Ракета – це не просто велика петарда з кермом. Це реактивний двигун, який несе із собою як паливо, так і окислювач. Ця різниця має ключове значення. Більшість двигунів, наприклад, в автомобілях або літаках, забирають кисень із повітря для спалювання палива. Ракеті повітря не потрібне. Вона бере окислювач із собою. Це дозволяє їй працювати незалежно від атмосфери, роблячи її єдиним практичним способом досягнення космосу.
Термін “ракета” охоплює безліч різних літальних апаратів. У вашому дворі можуть злітати невеликі феєрверкові ракети. У вас є ракети, розроблені спеціально для воєнних цілей. А потім є великі ракети-носії, що виводять на орбіту супутники та космонавтів. Незважаючи на відмінності в розмірах та призначенні, вони мають загальний фундаментальний принцип: вони створюють тягу, викидаючи масу на високій швидкості.
Фізика руху
Третій закон Ньютона є наріжним каменем ракетної науки. На кожну дію є рівна та протилежна протидія. Коли ракетний двигун спалює паливо, утворюються гарячі гази. Ці гази розширюються і вириваються із сопла у задній частині ракети. Сила, що штовхає гази назад, штовхає ракету вперед.
Це відбувається у вакуумі. Насправді ракети часто працюють краще в космічному вакуумі, оскільки відсутність атмосферного тиску не перешкоджає викиду вихлопних газів. Відсутність аеродинамічного опору означає, що двигуну не доводиться докладати стільки зусиль для виштовхування газів.
Тверде та рідке паливо

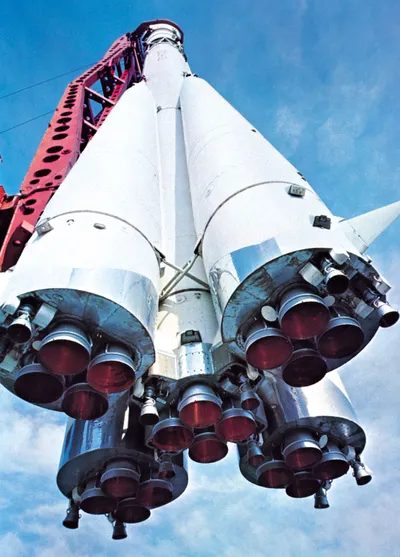

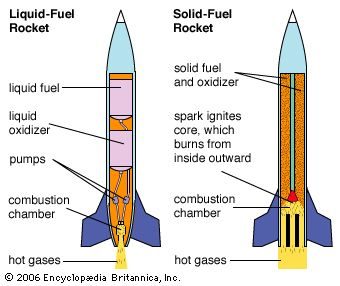

Ракети зазвичай використовують одну з двох систем палива: твердопаливну або рідинну.
Твердопаливні ракетні двигуни прості за конструкцією. Коли паливо та окислювач змішуються, утворюються тверді маси, які називаються гранулами. Після запалення вони горять до повного витрачання. Їх важко зупинити чи регулювати. Якщо потрібна велика тяга, форма частинок має бути ретельно спроектована заздалегідь. Вони надійні, дешеві та ефективні, тому часто використовуються як прискорювачі на великих ракетах-носіях і військових ракетах.
Рідинні ракетні двигуни більш складні, але і більш гнучкі. Вони зберігають паливо та окислювач в окремих баках. Насос подає ці рідини в камеру згоряння, де вони змішуються та згоряють. Можливість контролювати потік дозволяє запускати двигун, зупиняти його, перезапускати та регулювати тягу. Така точність є критично важливою для ракет, що літають у космосі і повертаються на Землю. Наприклад, ракета SpaceX Falcon 9 використовує в першому ступені рідкий кисень і гас RP-1, щоб забезпечити можливості посадок, що повторюються.
Чому це важливо?
Здатність виводити корисне навантаження на орбіту змінює все. Це забезпечує глобальний зв’язок, прогнозування погоди та GPS навігацію. Це дозволяє нам дивитися на нашу планету збоку та розуміти зміну клімату. Це відкриває шлях до дослідження космосу – від Місяця до Марса.
Без ракет космос залишався б недоступним. Фізичні принципи прості, але інженерне завдання надзвичайно складне. Вам потрібні матеріали
Ракети працюють за зовсім іншим принципом, ніж турбореактивні або інші повітряно-реактивні двигуни. Різниця полягає в тому, що є джерелом тяги для вихлопного струменя. У ракеті газовий потік, що викидається ззаду, складається виключно з газоподібних продуктів згоряння палива, яке повністю перевозиться на борту літального апарату.
На відміну від реактивного двигуна, який засмоктує повітря з атмосфери для змішування з паливом, ракета має нести власний окислювач. Це робить її автономною. Однак механізм створення тяги має ключову схожість із реактивними двигунами. Як і турбореактивний двигун, ракета створює рух уперед за рахунок викиду маси назад.
Цей викид відбувається із дуже високою швидкістю. Тут діє третій закон Ньютона: на кожну дію є рівна та протилежна протидія. Штурхаючи важку масу назад із неймовірною швидкістю, ракета сама отримує прискорення вперед. Це не залежить від відштовхування повітря. Вона відштовхується від своїх вихлопних газів. Саме тому ракети можуть працювати у вакуумі космосу, де немає атмосфери для дихання.
Найважливіший спостереження стосується джерела вихлопних газів. Повітряно-реактивні двигуни обмежені доступністю атмосферного кисню. Ракети – ні. Вони несуть як паливо, і окислювач, що дозволяє їм працювати будь-де, незалежно від щільності повітря. Компромісом є вага додаткового навантаження, але винагородою стає повна незалежність від довкілля.
Секрет запуску ракети – не в магії. Це фізика. Зокрема правила, встановлені сером Ісааком Ньютоном ще в XVII столітті.
Його третій закон руху простий. Кожній дії відповідає рівна та протилежна йому протидія.
Ось і все.
Але в космічних польотах це все означає. Ракета працює тому, що швидко викидає масу назад. Вихлопні гази летять тому. Ракета рухається вперед.
Не йдеться про те, щоб тиснути на повітря чи землю. Це поширена помилка. Якщо вам потрібний доказ, подивіться, як працюють ракети у вакуумі космосу. Там немає повітря, на яке можна спертися. Проте вони розганяються.
Приріст імпульсу ракети залежить від імпульсу вихлопних газів. Більше важке паливо. Швидший струмінь газів. Більше тяги.
Цей принцип дозволяє космічним апаратам переміщатися там, де може рухатися жоден інший транспортний засіб. Саме тому ми можемо надіслати зонд до зовнішніх планет. Саме тому Міжнародна космічна станція залишається на орбіті. Вся справа у балансі динаміки.
Ви, по суті, граєте в космічний більярд самі з собою. Ви відбиваєте биток (вихлопні гази) від себе. Вони обертаються у протилежному напрямку.
Просто? Так. Ефективно? Повністю.
Складність полягає у конструкції. Забезпечити ефективне згоряння палива. Керувати теплом. Контролювати напрямок. Але основна ідея залишається незмінно фундаментальною.
Відштовхніть щось від себе. Рухайтеся в інший бік.
Це здається майже надто простим для того, що він робить.
Математика поштовху
Давайте розглянемо брутальну механіку польоту. Можна відкинути блиск космічних подорожей та знайти в їх основі сам двигун. Йдеться про масу. Йдеться про швидкість. І йдеться про силу.
Рівняння визначає, як ракета змінює напрямок та швидкість за частку секунди. Ось що насправді є кожна змінна у реальному світі.
- M – це загальна вага самої ракети. Не тільки металу, але також палива, екіпажу та корисного навантаження. У міру польоту ракети це число зменшується.
- Δv R відображає зміну швидкості. Це збільшення швидкості, що досягнуто за дуже короткий проміжок часу Δt.
m ° — це швидкість, з якою маса видаляється. Уявіть, як швидко двигун спалює паливо.
* v e — ефективна швидкість витікання газів. Гази вириваються назад із величезною швидкістю. Вона практично ідентична швидкості реактивного струменя, виміряного щодо ракети.
F – сила. Фізичний поштовх.
Найважливішою частиною цього рівняння не є маса ракети. Це твір m ° та v e.
Розмір m °v e — це тягова сила, чи тяга.
Саме це і наводить об’єкт у рух. Це сила, з якою витікаюче паливо впливає на ракету. Без цієї тяги ракета — це дуже дорога металева труба, що стоїть на стартовому майданчику. Двигун перетворює запасену хімічну енергію на кінетичну і викидає масу назад, щоб штовхати апарат вперед. Третій закон Ньютона у його чистій формі.
Чому швидкість закінчення важливіша за витрату маси? Тому що більш висока v e означає більшу тягу у тій же кількості палива. Інженери намагаються збільшити це значення вже десятиліттями. Вища швидкість закінчення означає, що з виходу орбіту потрібно менше палива. Це змінює всю архітектуру апарату.
Зв’язок прямий. При вищих швидкостях видаляється більше маси, що створює велику силу. Проста фізика. Але щоб зробити це правильно, потрібні матеріали, здатні витримувати екстремальні температури та тиск, від яких плавиться сталь. Математика чиста. Інженерія жорстока.
Тому коли ви бачите запуск, дивіться не тільки на полум’я. Дивіться цифри. Ракета втрачає вагу, викидаючи гази назад із максимально можливою швидкістю. Тяга врівноважує силу важкості. Протягом кількох хвилин вона перемагає. Потім закінчується паливо. А далі – інерція.
Чому швидкість закінчення важливіша за витрату маси
Ракету можна прискорити двома способами: випускати більше маси із сопла або викидати масу з більшою швидкістю. Перший варіант здається логічним, доки ви не зрозумієте, що він спустошує паливний бак із рекордною швидкістю. Щоб компенсувати це, доводиться брати більше палива, що лише збільшує масу ракети і вимагає ще більшої тяги її підйому. Це пастка. Реальним переможцем тут є ефективна швидкість закінчення.
Цей показник показує, скільки тяги ви отримуєте за кожний кілограм спаленого палива. Це найкращий індикатор ефективності ракетобудування, тому що він вимірює ефективність, а не просто сиру потужність. Великий витрата маси немає сенсу. Висока швидкість закінчення – це розумний вибір. Але існує верхня межа.
Ця межа не теоретична. Він практичний.
Важливо, як ви прискорюєте газ через сопло і скільки енергії ви можете направити на вирішення цього завдання. Більшість ракет покладаються на теплову енергію, що виділяється під час згоряння конденсованих компонентів палива під високим тиском. Гарячий газ розширюється і перетворює теплову енергію на кінетичну в міру виходу із сопла. Але тут є межа. Газ можна нагріти лише настільки, щоб матеріали не розплавилися, а процес горіння залишався ефективним.
То як же подолати цей тепловий бар’єр? Потрібно змінити джерело енергії.
Замість спалювання палива можна використовувати електричні нагрівачі або мікрохвилі, щоб збільшити енергію палива перед виходом з камери. Якщо піти далі, можна використовувати електромагнітні поля для прямого прискорення відпрацьованих газів. Це повністю обходить теплове обмеження і підвищує швидкість витікання газів до рівнів, недосяжних при лише хімічному згорянні.
Ефективна швидкість закінчення – це число, що описує цю перевагу. Воно відповідає питанням: «Який метод тяги створює більше тяги на одиницю палива?» Чим вища швидкість, тим менше палива потрібно для проходження тієї самої відстані. Це не лише фізика. Це – економіка. Це проектування місій. Це різниця між досягненням Марса та перебуванням на низькій навколоземній орбіті.
Але ось у чому річ. Вища швидкість не дається безкоштовно. Вона потребує складних систем, важких генераторів чи екзотичних матеріалів. Завжди доводиться на компроміс. Ви жертвуєте простотою заради продуктивності. І в міру зростання швидкостей технічні завдання не просто стають складнішими. Вони принципово змінюються.
Швидкість, з якою ракета викидає своє паливо, є найважливішим показником в аерокосмічній інженерії. Для традиційних хімічних палив ефективна швидкість закінчення ($v_e$) зазвичай становить від 2000 до 5000 метрів на секунду. Це приблизно від 6500 до 16400 футів в секунду. Це швидко, але хімічна енергія, запасена у паливі, обмежує цей потенціал.
Робочі тіла, що електрично нагріваються, змінюють правила гри. Їх швидкість закінчення вдвічі-втричі вища, ніж у хімічних аналогів. Це підвищення ефективності обумовлено використанням зовнішніх джерел енергії для нагрівання палива замість покладатися виключно на горіння. Потім відбувається електромагнітне прискорення. Тут прогнози вражають. Системи, що використовують цей метод, можуть збільшувати швидкість закінчення до 40 000 метрів в секунду. Це 131 000 футів на секунду.
Чому секунди важливіші за метри
Можливо, ви запитуєте, чому інженери в Сполучених Штатах не використовують просто метри в секунду. Відповідь у одиниці виміру, званої питомим імпульсом. Вона вимірюється за секунди. Це не час у традиційному сенсі. Це міра ефективності, що визначається шляхом поділу ефективної швидкості закінчення стандартне прискорення вільного падіння. Ця константа дорівнює 9,81 метра за секунду у квадраті або 32,2 фута за секунду у квадраті.
Питомий імпульс перетворює швидкість на метрику, безпосередньо пов’язану з тим, яку тягу ви отримуєте на одиницю ваги палива.
Ця одиниця виміру домінує в інженерних колах, тому що вона полегшує порівняння різних систем тяги. Вищий питомий імпульс означає, що для досягнення однакової зміни швидкості потрібно менше палива. Це остаточна міра якості робочого тіла.
Вага палива
Уявіть типову місію хімічної ракети. Математика жорстока. Від 50 до 95 відсотків загальної маси при зльоті посідає робоче тіло. Решта – це конструкція, двигуни, корисне навантаження та баки. По суті, літальний апарат є паливним баком з прикріпленим до нього двигуном. Ця реальність пояснює одержимість вищою швидкістю закінчення. Кожне відсоткове підвищення ефективності знижує кількість необхідного палива, що зменшує загальну масу та дозволяє збільшити корисне навантаження.
Залежність між масою палива та кінцевою швидкістю визначається ракетним рівнянням. Це рівняння передбачає політ без урахування гравітації та опору повітря, щоб ізолювати чисту фізику імпульсу. Воно показує, що для виходу на орбіту потрібні експонентні кількості палива. Чим вища швидкість закінчення, тим меншою експоненціальною стає крива. З цієї причини розвиток електричних та електромагнітних систем тяги пов’язаний не лише зі швидкістю. Йдеться про те, щоб забезпечити фізичний доступ до космосу без запуску гір металу та рідини.
Сувора реальність виходу на орбіту
Цифри, які стоять за запусками ракет, безжальні. Основним заходом ефективності конструкції двигуна є ставлення структурної маси системи до маси палива, виражене як M s /M p. Більшість сучасних двигунів мають це відношення на рівні 0,09. Наступним за значимістю є відношення маси палива до загальної маси Mp*/M o, яке зазвичай становить близько 0,90. У киснево-водневій системі швидкість витікання газів ( v*e ) досягає приблизно 3536 метрів за секунду.
Підстановка цих чисел у рівняння ракети оголює сувору правду про вантажопідйомність. Для виходу на низьку навколоземну орбіту (НГО) необхідно досягти швидкості відсічення приблизно 7544 метри за секунду (v b ). Щоб досягти такої швидкості, відношення маси корисного навантаження до загальної злітної маси (M pay/M o ) знижується лише до 0,0374.
Простіше кажучи, щоб підняти розумну кількість вантажу, потрібна потужна ракета-носій. Щоб вивести 50 000 кілограмів (близько 110 000 фунтів) на низьку навколоземну орбіту, повна маса всього апарату на старті має становити 1337000 кілограмів. Це 2,9 мільйона кілограмів металу та палива.
Корисне навантаження ракети зазвичай становить лише невелику частку загальної маси під час запуску, хоча різні масові співвідношення сильно залежить від конкретного профілю місії.
Цей розрахунок оптимістичний. Він передбачає вакуум та ігнорує сувору реальність сходження. Гравітаційні втрати, аеродинамічний опір та необхідність корекції напряму суттєво впливають на характеристики. Облік цих чинників лише збільшує необхідну злітну масу.
Це рівняння виявляє пряму компромісну залежність між структурною масою (M s ) та масою корисного навантаження (M pay). Інженери щосили намагаються зробити конструкцію максимально легкою, оскільки кожен заощаджений кілограм на корпусі може бути використаний для наукових завдань або екіпажу. В цьому випадку відношення M s /M p стає другим за важливістю показником якості для будь-якої рухової установки. Чим легша конструкція в порівнянні з паливом, тим краще.
Як ступінчаста конструкція ракет робить космічні польоти можливими
Більшість місій – це не просто запуск потужного двигуна та надія на краще. Вони використовують технологію «багатоступінчастості», щоб зробити ракету-носій якомога компактнішою та ефективнішою. Основна ідея проста: головна ракета є носієм для іншої, меншої ракети. Коли в першому ступені закінчується паливо, вона вигоряє та відпадає. Потім запускається другий ступінь, який штовхає корисне навантаження до мети.
Це важливо, тому що ви не витрачаєте енергію на переміщення мертвої ваги першого ступеня. Тяга другого ступеня передається корисному навантаженню ефективніше. Насправді більшість космічних польотів вимагають як мінімум двох ступенів. Якщо завдання потребує ще більших швидкостей, інженери розширюють цю стратегію, додаючи додаткові ступені. Аполлонівські місії США, які висадили людей на Місяць, використовували приголомшливі шість ступенів для виконання завдання.
Чому ракети панують у небі та космосі
Ракети – це не просто великі петарди. Вони мають особливі властивості, які роблять їх незамінними в космічних польотах і сучасних війнах.
По-перше, вони працюють скрізь. На відміну від реактивних двигунів, яким потрібне повітря, ракети мають власний окислювач. Це дозволяє їм працювати як у вакуумі космосу, і у атмосфері Землі.
По-друге, вони створюють величезну силу. Сучасний важкий космічний прискорювач може розвивати стартову тягу в 3800 кілоньтон, що еквівалентно приблизно 850 000 фунтів. Такий тип сили необхідний подолання гравітації.
Системи тяги також напрочуд прості. Багато конструкцій не мають складних рухомих частин, таких як турбіни або компресори. Ця простота означає, що систему можна тривалий час підтримувати у стані готовності до запуску, що є ключовою особливістю у військових додатках, де раптовість та швидкість мають вирішальне значення.
Їх можна запускати звідки завгодно. Невеликі ракети не вимагають великих злітно-посадкових смуг чи силосів. Їх можна запускати з транспортних ящиків, переносних пускових установок або навіть із літаків. Оскільки вони не залежать від реакції проти зовнішньої поверхні, вони не мають віддачі.
Ці властивості пояснюють, чому ракети тримають усі рекорди швидкості та дальності, чи то на суші, у повітрі чи в космосі. Вони є винятковим вибором для космічних польотів. Вони також змінили ведення війни як стратегічно, і тактично. Поява сучасної ракетної технології можна безпосередньо простежити до розробки зброї під час та після Другої світової війни. Значна частина цього прогресу фінансувалася за рахунок ініціатив, відомих як програми «космічних агенцій», включаючи проекти «Аріан», «Аполлон» та «Шаттл».
Механіка горіння
Щоб зрозуміти, чому це працює, потрібно глянути на хімію. Хімічні ракети засновані на швидкому згорянні палива та окислювача.
Анатомія хімічної ракети
Хімічні ракети можуть виглядати зовсім по-різному залежно від місії — чи то запуск із платформи, чи то рух у вакуумі космосу, — але всі вони спираються на ту саму базову механічну логіку. Якщо відкинути торгові марки та конкретні типи палива, ви виявите шість основних компонентів, які працюють разом.
Спочатку йде камера згоряння. Це місце де відбувається магія. Тут тверде або рідке паливо подається або займається, перетворюючись з конденсованого стану дуже гарячий газ високого тиску. Друга частина – “сопло”. Воно бере цей хаотичний гарячий газ і виштовхує його з неймовірною швидкістю. Форма сопла має вирішальне значення: вона прискорює вихлопні гази, утворюючи тягу.
Звичайно, потрібне паливо. Баки для палива містять окислювач та пальне до моменту їх використання. Але зберігання безглуздо, якщо речовини не можна перемістити. Це завдання системи подачі, яка подає або нагнітає паливо в камеру згоряння з достатньою силою, щоб подолати тиск, що вже знаходиться всередині.
Все обладнання має витримувати екстремальні навантаження та температури. Міцна конструкція підтримує та захищає внутрішні компоненти від руйнування або плавлення. Зрештою, немає сенсу, якщо ракета зійде з курсу. Пристрої навігації та управління контролюють цей механізм і регулюють вектор тяги або тривалість роботи, щоб потрапити до мети.
Це найпростіший рецепт. Щось спалити. Викинути це назад. Рухатися вперед. Проте технічний геній полягає в тому, що ці шість компонентів працюють разом, не руйнуючись.
Ракета – це просто контрольований вибух, що має напрямок.
Проте складність цьому не закінчується. Зрозумівши ці базові елементи, ви почнете бачити, як невеликі зміни у формі сопла чи швидкості подачі можуть кардинально змінити характеристики. Йдеться не просто про наявність деталей. Ідеться про те, як вони взаємодіють один з одним.
Не всі ракети працюють однаково. Хімічна тяга поділяється на два основні табори в залежності від способу зберігання палива. Твердопаливні системи зазвичай називають двигунами, а рідинні — двигунами. Існує також гібридний проміжний варіант, у якому один компонент твердий, а інший рідкий. Це область, що розвивається, але реальність така, що продуктивність системи повністю залежить від вимог завдання.
Механіка твердопаливних ракетних двигунів
Давайте спочатку розглянемо твердопаливний варіант. Вони простіші за свої рідинні аналоги. Паливо та окислювач змішуються у вигляді твердого заряду. Ви підпалюєте його, воно горить, і ви отримуєте потяг. Тут немає складної насосної системи. Немає турбонасосів. Лише горіння.
Завдяки цій простоті твердопаливні двигуни кращі для завдань, що потребують високої тяги. Прискорювачі для старту? Часто твердопаливні. Торпеди? Твердопаливні. Військові ракети? Майже виключно твердопаливні. Чому? Тому що вони можуть роками зберігатися на складі та бути готовими до використання у будь-який момент. Вам не потрібно заправляти ракету перед запуском. Вона вже готова до старту.
Але є нюанс. Запустивши твердопаливний двигун, ви не можете його вимкнути. Ви не можете зменшити потяг. Він горітиме, поки не закінчиться паливо або поки ви не скинете тиск навмисно. Для місій, які потребують точних коригувань або виправлень у польоті, це є серйозним обмеженням.
Рідкісні ракетні двигуни
Рідкісні двигуни складніші. Вони зберігають паливо та окислювач у різних баках. Насоси пригнічують в камеру згоряння. Це дозволяє здійснювати контроль. Ви можете зменшити потяг. Ви можете вимкнути двигун та ввімкнути його знову. Ця гнучкість критично важлива на орбіті, при посадкових маневрах і в космічних місіях, де точність важливіша за грубу силу.
Нестача? Складність. Більше рухомих частин. Більше точок відмови. І паливо часто має бути кріогенним, що означає його зберігання за дуже низьких температур. Ви просто не можете тримати рідинний двигун заправленим протягом десятиліття. Воно випаровується. Воно деградує.
Гібридні системи: спроба об’єднати найкраще з двох світів
Гібридні системи намагаються заповнити цю прогалину. Уявіть собі тверде паливо, яким тече рідкий окислювач. Або рідке паливо, що впорскується на твердий окислювач. Ідея полягає в тому, щоб поєднати безпеку та стабільність зберігання твердого палива з керованістю рідинних систем.
На практиці гібриди поки що залишаються нішевими. Вони використовуються в деяких експериментальних цілях або невеликих ракетах-носіях. Технологія дозріла, але не витіснила дві основні технології. Більшість великих ракет засновані на чисто твердопаливних чи чисто рідинних схемах. Гібриди — це аутсайдери у світі тяги: цікаві, але ще не мейнстримом.
Виберіть правильну систему
Тож яку ж вибрати? Це залежить від профілю завдання.
- Потрібен миттєвий потужний імпульс? Вибирайте твердопаливний.
- Потрібен точний контроль та можливість повторного запуску? Вибирайте рідинний.
- Потрібні безпека та керування без складності повних рідинних систем? Розгляньте гібридні.
Хімія проста. Суперечки ведуться у галузі інженерії.

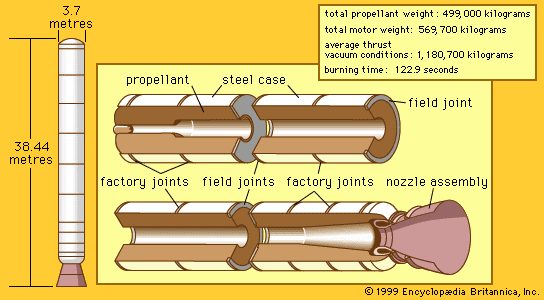

Архітектура твердого палива
Рідкісний ракетний двигун (насправді йдеться про твердопаливний двигун) простіше, ніж здається на перший погляд. Паливо знаходиться безпосередньо всередині корпусу двигуна. Цей корпус виконує подвійну функцію. Він утримує пальне, подібно до бака. Він також є камерою згоряння, де відбувається процес. Ви не хочете, щоб вихлопні гази пропалювали метал наскрізь, тому пальне розміщується таким чином, щоб захистити корпус від тепла.
Сучасне тверде паливо – це не просто блок динаміту, вставлений у трубу. Це в’язка суміш. Інженери заливають цю суспензію в корпус двигуна за допомогою спеціальних приладів для формування. Суміш твердне, зазвичай в результаті полімеризації. Після затвердіння форми витягуються. Те, що залишається, – це шматок палива, прикріплений до стін корпусу. У центрі є перфорація. Під час польоту паливо згоряє на цих оголених внутрішніх поверхнях. Воно згоряє з передбачуваною швидкістю. Це стабільне горіння створює тягу, необхідну підйому корисного навантаження.
Виготовлення корпусу
Сам корпус зазвичай є сталевою або алюмінієвою трубою. Він має головний купол і хвостовий купол. У передньому куполі знаходиться займист. Задній купол підтримує сопло. Внутрішні поверхні викладені тепловою ізоляцією. Це важливо в тих місцях, де пальне не покриває стіни. Без ізоляції вихлопні гази проб’ють корпус. Це режим відмови, якого слід уникати.
Вага має велике значення. У місіях, де кожна грам на рахунку, інженери використовують метод намотування ниток. Вони обмотують міцними волокнами форму. Пластик наноситься і отверждается безперервно в міру намотування волокон. Передній та задній купли намотуються як частина конструкції. Залишаються отвори для отримання складної форми. Це дозволяє завантажувати паливо та кріпити обладнання. Корпус є основним конструктивним елементом. Він приймає він навантаження. Він має бути спроектований так, щоб витримувати її.
Хімічні рецепти для потужності
Не всі тверді палива однакові. Інгредієнти залежить від місії. Вартість, безпека та продуктивність визначають вибір. Звичайна суміш включає перхлорат амонію. Це гранульований окисник. Потім йде порошкоподібний алюміній. Це паливо. Нарешті, гідроксильно-термінований полібутадієн, або HTPB. Він починається як рідина під час змішування. Він полімеризується в гумовий сполучний агент при затвердінні.
Ця конкретна комбінація має основні американські прискорювачі. Подумайте про космічний шатл. Подумайте про ракету Титан. Якщо вам потрібна більша продуктивність, ви змінюєте хімію. Ви використовуєте енергійніші окислювачі, такі як ГМКС (HMX). Або ви використовуєте енергійні пластифікатори у сполучному. Системи на основі нітроцелюлози та нітрогліцерину – ще один варіант.
Військові програми додають ще одне обмеження. Видимість. Димний шлейф видає ваше місцезнаходження. Порошкоподібний алюміній утворює цей дим. Те саме роблять високі концентрації перхлорату амонію. Щоб сховати вихлоп, вам потрібні інші матеріали. Ви використовуєте ГМКС (HMX). Ви використовуєте високоенергетичні сполучні. Результат згоряння виробляє в основному вуглець, кисень, водень та азот. Невидимий неозброєним оком. Складніше відстежити.
Парадокс палива
Палива є дослідження протиріч. Вони мають горіти швидко, але не надто швидко. Вони повинні бути щільними, щоб упакувати енергію в малі обсяги, проте вихлопні гази, що утворюються при цьому, повинні бути легкими і гарячими, щоб надати об’єктам велику швидкість. Зокрема швидкість горіння повинна залишатися стабільною, зазвичай в діапазоні від 0,2 до 20 см в секунду. Вона не повинна бути надто чутливою до змін тиску або різких стрибків температури. Якщо це так, ракета перетворюється на бомбу, а не на транспортний засіб.
Потім є аспект безпеки. Ці матеріали насправді є керованими вибуховими речовинами. Необхідно мати можливість виробляти їх та завантажувати в двигун, не підірвавши при цьому завод. Опинившись усередині, паливо має зберігати свою форму. Воно не повинно розсипатися під час транспортування, зберігання або сильної вібрації при запуску. Палива з високими характеристиками потребують спеціальних приміщень та суворих протоколів безпеки. Навіть менш чутливі склади, такі як суміш перхлорату амонію, алюмінію і полімерного сполучного, використовувана в прискорювачах шатла, вимагають серйозної поваги при зверненні.
Формування вибуху
Завдання сопла просте в теорії, але складне на практиці. Воно має перетворювати газ високого тиску з камери згоряння на надзвуковий струмінь. Формула виконує основну роботу. Вона починається вузькою, звужуючись до «горловини». Тут газ сягає швидкості звуку. Розмір цієї горловини визначає, скільки маси виходить назовні, що диктує внутрішній тиск.
За горловиною канал розширюється. Газ розширюється і прискорюється до надзвукових швидкостей, тоді як падає тиск. Саме в цій ділянці, що розходиться, створюється тяга. Але якщо неправильно підібрати контур, виникнуть ударні хвилі. Вони руйнують потік. Вони викликають відрив потоку. Тяга зникає. Конструктори витрачають незліченний годинник на налаштування цих кривих, щоб зберегти чистоту потоку.
Ізоляція та управління
Сопла не просто так там перебувають. Вони нагріваються. Сильно нагріваються. У більшості застосувань потрібна ізоляція або екзотичні матеріали, такі як графіт, щоб структурний метал не розплавився. Якщо конструкція вийде з ладу, вийде з ладу та сопло. Якщо вийде з ладу сопло, вийде з ладу ракета.
Іноді вам також потрібно керувати напрямком. Зміна напрямку вихлопу на кілька градусів потребує рухомих частин. Ці механізми додають вагу. Вони додають складності. Вони додають точки відмови. Але для роботи системи наведення вам потрібний цей контроль.
Запалювання вогню
Запалювання – це не просто запалювання сірника. Вам потрібний швидкий стрибок тиску, щоб забезпечити рівномірне займання палива. Запальник являє собою герметичний контейнер із сумішшю металу та окислювача. Він спалахує швидше і гарячіше, ніж основний заряд. Електричний детонатор приводить їх у дію. Коли він горить, він розсіює гарячий газ двигуном.
У великих двигунах це не проста іскра. Це мініатюрна ракета усередині ракети. Заряд у субдвигуні, що швидко горить, вихлопує безпосередньо в основну камеру. Це створює початковий тиск та тепло, необхідні для займання основного палива. Механізми запобігання випадковому пострілу. Ви не бажаєте, щоб запалювач спрацював в ангарі.
Фіксована крива тяги
Твердопаливні ракети відрізняються від рідинних. Ви не можете дроселювати твердопаливний двигун. Після того, як паливо відлито, профіль тяги в часі зафіксований. Конструктор вибирає геометрію зерна – форму поверхні палива – щоб контролювати хід горіння. Велика площа поверхні означає більшу тягу. Найменша площа поверхні означає меншу тягу. Склад визначає базову швидкість горіння.
Ця відсутність контролю у реальному часі є обмеженням, але й особливістю. Місії проектуються з урахуванням цієї передбачуваної кривої. Вам не потрібні складні дросельні клапани. Натомість ви отримуєте величезні масові витрати. Рідкісні двигуни потребують насосів. Твердопаливні просто горять. Рівень тяги залежить від робочого тиску, який теорія внутрішньої балістики пов’язує з властивостями двигуна та характеристиками палива.
Рівняння, що описує цю поведінку:
$$ p = \left( \frac{a \cdot P^n \cdot S_c}{C^* \cdot A_t} \right)^{\frac{1}{1-n}} $$
Де $p$ — тиск, $a$ і $n$ — константи швидкості горіння, $S_c$ — площа горіння, $C^*$ — характеристична швидкість, а $A_t$ — площа горловини.
Це баланс геометрії, хімії та фізики. Ви отримуєте ту тягу, на яку проектували. Нічого більше. Нічого менше. Ракета йде туди, куди каже математика.
Математика твердопаливних ракетних двигунів це не просто абстрактна теорія. Це різниця між контрольованим запуском та вибухом. Щоб зрозуміти, як ці двигуни створюють тягу, необхідно розглянути конкретну геометрію сопла та хімічну поведінку палива усередині.
Однією з найбільш критичних змінних у цьому рівнянні є At, що представляє площу горловини сопла. Це не просто отвір у центрі двигуна. Це «пляшкова шийка», що контролює всі процеси. Розмір цієї горловини визначає, наскільки паливо, що горить, може швидко залишити двигун, що, у свою чергу, визначає наростання тиску в камері згоряння.
Цей тиск не діє поодинці. Воно взаємодіє із Cd, коефіцієнтом витрати. Це число враховує хаотичні реальні термохімічні властивості газу, що утворюється при згорянні палива. Це не ідеальний потік. Важливими є турбулентність, тепловтрати та складні хімічні реакції, і коефіцієнт Cd намагається відобразити цю неефективність в одному числі.
Потім є саме паливо. ρp означає щільність твердого палива. Більш щільне паливо пакує більше енергії в менший обсяг. Це важливо, тому що це впливає на те, яка маса є доступною для згоряння за одиницю часу.
Але швидкість горіння не є постійною. Вона варіюється в залежності від тиску в камері. Ця залежність визначається простим, але сильним емпіричним законом. Швидкість горіння твердого палива приблизно пропорційна тиску, зведеному на ступінь n. Константи C та n специфічні для хімічного складу палива. Вони визначаються шляхом випробувань, а чи не просто розрахунком.
Швидкість горіння твердих палив залежить від тиску і визначається згідно із законом Сен-Робера або Вейля, де швидкість = C*P^n.
Саме в цьому циклі зворотного зв’язку інженерія стає складним завданням. Якщо площа горловини надто мала, тиск зростає. Вищий тиск змушує паливо горіти швидше. Швидше згоряння виробляє більше газу, що збільшує тиск. Це цикл, що самопідтримується. Інженери повинні спроектувати площу горловини таким чином, щоб цей цикл залишався стабільним. Високий тиск може призвести до розриву двигуна. Занадто низька — і тяги, що генерується, буде недостатньо для виходу на орбіту.
Щільність палива також впливає фізичні розміри ракети. Вища щільність означає, що у меншому корпусі можна розмістити більше палива. Це знижує загальну масу апарату. Легшій ракеті потрібно менше тяги для зльоту. Це фундаментальний компроміс у аерокосмічному проектуванні.
Розуміння цих змінних допомагає пояснити чому різні ракети виглядають саме так. У невеликої моделі ракети проста фіксована горловина. У важкої пускової установки, такої як твердопаливні прискорювачі Space Shuttle, були складні подовження сопла для оптимізації потоку газів, що відходять на різних висотах. Принцип залишається тим самим. Площа горловини регулює потік. Тиск контролює швидкість горіння.
Константи C та n не є універсальними. Вони варіюються від однієї хімічної суміші до іншої. Деякі палива чутливіші до змін тиску, ніж інші. Ця чутливість визначає, як двигун реагує на удари чи зміни висоти. Дуже чутливе паливо може бурхливо реагувати на раптове падіння тиску. Менш чутливе може пропливти крізь нього.
Тому матеріалознавство та хімія нерозривно пов’язані з механічним проектуванням ракет. Ви не можете просто надати
Математика не бреше. Тяга – це не просто відчуття; це розрахунок, що базується на конкретному технічному рівнянні. В основі цього розрахунку лежить $C_F$ — коефіцієнт, який є мостом між чистою енергією та фізичним рухом.
Цей коефіцієнт не є фіксованою константою. Це змінна змінна, що визначається складною геометрією сопла, специфічними термохімічними властивостями палива і окислювача, а меншою, але все ж таки значною мірою — зовнішнім атмосферним тиском. Ракета у вакуумі космосу поводиться інакше, ніж ракета, що злітає з рівня моря, оскільки зовнішній тиск змінює рівняння.
Цифри є конкретними. Конкретні. Їх не можна просто вгадати.

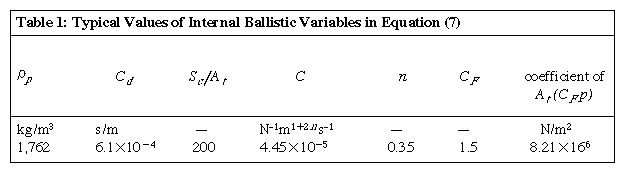

Типові значення величин у цьому рівнянні стандартизовані, що дозволяє інженерам з високою точністю прогнозувати характеристики.
Ці типові значення задокументовані у докладних таблицях. Для всіх, кого цікавить як конструкція ракетного сопла впливає на тягу, ці таблиці надають базові дані. Вони показують взаємозв’язок між питомим імпульсом, тиском у камері згоряння та ставленням площ виходу.
Якщо ви хочете зрозуміти, які фактори найбільше впливають на ефективність ракети, відповідь криється в цьому члені $C_F$. Ідеться не тільки про більш гаряче згоряння. Ціль полягає в ефективному розширенні газів за допомогою сопла, адаптованого до умов.
Геометрія визначає, як прискорюються вихлопні гази. Термохімія визначає, скільки енергії практично доступно. Залежно від висоти зовнішній тиск має гальмуючу або підсилювальну дію.
Ось механіка зльоту. Жодної магії. Тільки фізика, виражена у цифрах.
Вам потрібно, щоб ракета летіла швидко. Ви також хочете, щоб вона не вибухнула. Ці дві мети часто вступають у конфлікт один з одним.
Інженери знаходяться під постійним тиском, прагнучи знизити масу. Кожен грам має значення, коли ви намагаєтесь подолати гравітацію Землі. Тож вони йдуть на компроміси. Вони використовують тонкі стінки. Вони покладаються на матеріали, які міцні, але дорогі. Іноді вони використовують екзотичні сплави, вартість яких перевищує ціну решти супутника. Це ризик. Ви жертвуєте безпекою заради швидкості. Ви ставите те що, що математичні розрахунки виявляться вірними.
Але ставки змінилися.
У минулому невдалий запуск означав фінансові втрати. З пілотованими місіями та комерційними корисними навантаженнями вартістю мільярди доларів невдача неприпустима. Втрата екіпажу чи активу вартістю 1 мільярд доларів – це не просто рядок у звіті. Це катастрофа. Тому галузь повільно змінюється. Вони починають надавати пріоритет запасам міцності над мінімальною масою. Вони готові платити більше за надійність.
Ця зміна найбільш помітна в тому, як ми будуємо рідкісні ракетні двигуни.
Ракетні двигуни, що використовують рідке паливо
Це робітники конячки космічних подорожей. Вони спалюють паливо та окислювач, щоб створити тягу. Проста ідея, складне виконання.
Двигун змішує дві рідини: паливо та окислювач. Вони спалахують. Гарячий газ, що утворився, виходить із сопла. Ця тяга відправляє ракету нагору. Це звучить просто, доки ви не подивіться на камери згоряння. Температура піднімається до тисячі градусів. Тиск величезний. Матеріали повинні витримувати це, не плавлячись і не тріскаючись.
Тож повернемося до ваги.
У минулому інженери проектували ці компоненти на межі їхньої міцності. Невелика додаткова вага вважалася втраченою можливістю. Якщо ви могли зробити стінку бака на 0,1 міліметра тоншим і заощадити 5 кілограмів, ви вважали це успіхом. Ви не залишали запасу міцності. Ви працювали на межі можливостей.
Чому? Тому що маса – це ворог. Тяжкіші ракети вимагають більше палива. Більше палива означає більше маси. Це порочне коло. Його можна розірвати, якщо зробити все легше.
Але наразі розрахунки інші.
Оскільки комерційні супутники коштують сотні мільйонів доларів, а пілотовані місії ставлять під загрозу життю, повертається підхід «про всяк випадок». Інженери додають масу. Вони використовують товстіші стінки. Вони воліють матеріали, перевірені часом, а не матеріали, які є легкими, але примхливими.
Це не означає, що вони ігнорують вагу. Це означає, що вони більше не одержимі економією кожного графа на шкоду надійності.
Результат? Двигуни, які трохи важчі та дорожчі у виробництві, але значно рідше виходять з ладу.
Чи правильний це компроміс? Можливо, для державної агенції, яка запускає зонд на Марс. Для компанії, яка намагається зменшити ціни на запуск порівняно з конкурентами, можливо, немає. Але коли в космосі на кону стоять люди та гроші, безпека більше не є опціональною. Вона стає частиною конструкції.
І це змінює всі погляди на рідкісні ракетні двигуни.
Системи на рідкому паливі працюють за зовсім іншим принципом, ніж їх твердопаливні аналоги. Замість статичного блоку палива ці двигуни зберігають паливо у зовнішніх баках. Більшість конструкцій використовують рідкий окислювач у поєднанні з рідким пальним. Насоси перекачують ці речовини з баків-накопичувачів в камеру згоряння.
Саме насоси виконують основну роботу. Вони значно підвищують тиск вище робочої межі двигуна. Це забезпечує подачу компонентів палива у форсунку таким чином, щоб гарантувати розпилення та швидке змішування. Необхідно, щоб вони миттєво змішувалися.
Чому вибирають рідке паливо замість твердого?
Рідинні системи не завжди є першим вибором, але вони пропонують певні переваги, які роблять їх більшими у багатьох застосуваннях. Список переваг специфічний.
По-перше, вони забезпечують вищу ефективну швидкість закінчення ($v_e$). Швидкість має значення при спробі подолати тяжкість. По-друге, вони мають більш високу масову частку. Це означає, що більшість ваги апарату посідає саме паливо, а чи не на інертні конструктивні елементи. По-третє, і, мабуть, найпрактичніша перевага, вони забезпечують керованість. Ви можете регулювати рівень тяги під час польоту. Деякі моделі навіть дозволяють виконувати зупинку та повторний запуск або аварійну зупинку.
Існує також логістичну перевагу. Заправка компонентами палива може бути відкладена до останнього моменту перед запуском. У твердопаливних ракетах паливо часто заливається та завантажується за кілька місяців до запуску, що створює ризики стабільності та безпеки. Рідкі компоненти палива усувають це обмеження.
Ці властивості сприяють використанню рідинних систем на верхніх щаблях, де критично важливі висока $v_e$ та висока масова частка палива. Але вони використовуються не тільки для виведення на орбіту. Рідинні системи широко використовувалися як перші ступені ракет-носіїв у космічних місіях. Згадайте ракети «Сатурн» із США, серію «Аріан» із Європи або «Енергію» із Радянського Союзу.
Дебати про те, що краще для великих ракет-носіїв, продовжуються. Йдеться не лише про характеристики тяги. Сюди входять логістика стартового майданчика, капітальні та експлуатаційні витрати, а також відновлення та повторне використання обладнання. Це складне компромісне рішення.

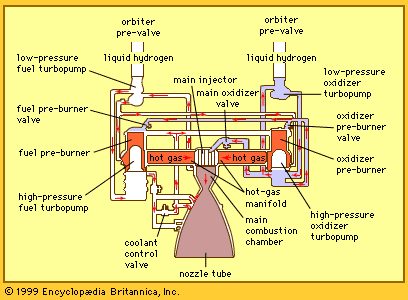

Анатомія рідинного двигуна
Типова система рідинного ракетного двигунобудування є тріадою компонентів: двигун, баки з паливом і конструкцію літального апарату, яка утримує все разом і з’єднується з корисним навантаженням і стартовим майданчиком.
Баки для палива та окислювача зазвичай проектуються максимально легкими. Вони працюють при низькому тиску, тому їм не потрібні товстостінні контейнери, як у герметичних літаках. Однак у деяких додатках паливо є кріогенним. Речовини, такі як рідкий кисень і водень, при кімнатній температурі знаходяться в газоподібному стані. Щоб підтримувати їх у рідкому стані, їх необхідно зберігати за дуже низьких температур. Це додає шар складності в ізоляцію та поводження з ними.
Сам двигун складніший. Він складається з основної камери, де паливо та окислювач змішуються та згоряють. У передній частині розташовані колектори та форсунки. У задній частині знаходиться надзвукове сопло, яке розширює гарячі гази для створення тяги.
Сорочка, що охолоджує, інтегрована в цю основну камеру. Рідке паливо, зазвичай пальне, циркулює через неї з високою швидкістю. Це дозволяє двигуну працювати безперервно, не розплавляючись від тепла згоряння. Це замкнутий цикл виживання.
Робочий тиск цих двигунів зазвичай становить 1000-10000 кілопаскалей (10-100 атмосфер). Паливо подається у форсунку при ще вищому тиску. Це завдання виконують високопродуктивні турбонасоси. Зазвичай є один насос для палива та один для окислювача.
Якщо побачити рідинний ракетний двигун зовні, ви побачите лабіринт труб. Ця мережа з’єднує резервуари з насосами, транспортує рідину, що охолоджує, до охолоджуючих сорочок і від них, а також подає рідини, що перекачуються, у форсунку. Це має хаотичний вигляд, але кожна лінія має своє призначення.
Нарешті двигуни зазвичай монтуються на карданному підвісі. Це дозволяє їм повертатись на кілька градусів. Навіщо? Для керування напрямом тяги. Приводи з’єднують двигун із конструкцією апарату, утримують і повертають двигун для управління польотом ракети. Без цього механізму виходу на орбіту було б справою радше успіху, ніж інженерії.
Серце шатла високої продуктивності
Головні двигуни американського космічного шатлу були просто потужними; вони являли собою інженерні чудеса, покликані розширити межі того, що здатні робити ракети на рідкому паливі. Кожен двигун спалював рідкий кисень (LO2) та рідкий водень (LH2). То були нестандартні рішення. Вони забезпечували питомий імпульс (Isp) лише на рівні 3 630 метрів на секунду. Це винятково високий показник.
Але швидкість була єдиною перевагою. Двигуни шатла дозволяли регулювати тягу в діапазоні від 2 до 1. Можна було значно збільшувати або зменшувати потужність у польоті. Ця гнучкість була важливою, оскільки орбітальний корабель мав крила і був багаторазовим. Він перевозив екіпаж та корисне навантаження протягом до 20 місій. Двигун мав адаптуватися до такого навантаження.
Проста альтернатива: гідразинові двигуни
На іншому кінці спектра складність різко знижується. Розглянемо гідразинові двигуни. Вони забезпечують управління орієнтацією для звичайних літаків та безпілотних космічних апаратів. Їм не потрібні складні насоси. Натомість вони використовують балон під тиском з клапанами.
Ось як це працює. Одне робоче тіло – гідразин – проходить через каталітичний шар. Каталізатор запускає екзотермічне розкладання. Хімічна реакція виділяє тепло. Це перетворює рідину на гарячий газ. Газ виривається із сопла. Сопло орієнтоване так, щоб скоригувати орієнтацію апарату.
Ці прості системи також використовуються як газогенератори. Вони приводять у дію турбонасоси більших ракет. Простота забезпечує надійність, коли великим двигунам потрібен тиск палива.
Баланс між продуктивністю та практичністю
Більшість ракет на рідкому паливі покладаються на двокомпонентні системи. Окислювач та пальне зберігаються в окремих баках. Вони змішуються лише у камері згоряння. Вибір хімічних речовин – це пошук балансу.
Інженери шукають певних властивостей. Високий питомий імпульс вимагає низької молекулярної маси та високих температур реакції. Висока щільність знижує вагу баків. Низькі показники небезпеки означають меншу корозію та токсичність. Має значення вплив на довкілля. Вартість завжди є фактором. Компроміси визначають остаточний вибір.
Чому широко використовується рідкий кисень
Рідкий кисень широко використовується, тому що він відповідає багатьом вимогам. Він забезпечує високі температури полум’я та низьку молекулярну масу. Він має розумну густину. Він відносно недорогий.
Але є нюанс. Рідкий кисень повинен зберігатися за температури нижче −183 °C (−297 °F). Він не може залишатися рідким за кімнатної температури. Це обмежує його доступність. Ви не можете заправити баки за кілька тижнів до запуску. Його необхідно заправляти безпосередньо перед запуском. Якщо запуск відкладається, бак можна поповнити або випорожнити.
Небезпеки більш ефективних окислювачів
Деякі окислювачі технічно перевершують кисень. Рідкий фтор та озон забезпечують кращу продуктивність у деяких аспектах. Але вони мають високі ризики. Вони дорожчі. Корозійна активність, токсичність та небезпечна природа фтору та озону запобігли їх використанню в експлуатаційних системах. Низькі температури, необхідні всім цих кріогенних систем, також вимагають спеціальної конструкції насосів і компонентів.
Робочі тіла, що зберігаються для балістичних ракет
Не всі окислювачі мають бути кріогенними. Азотна кислота (HNO3), пероксид водню (H2O2) і чотирикис азоту (N2O4) є рідинами за звичайних умов. Вони придатні для тривалого зберігання.
Ці хімікати можуть бути токсичними або отруйними. Вони корисні, коли ракета повинна бути готовою до пуску протягом тривалого часу. Дальнобійним балістичним ракетам потрібна ця можливість. Вони не можуть чекати, доки рідкий кисень заправлять в останній момент.
Вибір палива: швидкість проти щільності
Рідкий водень часто є найкращим паливом для отримання високого питомого імпульсу. Він згоряє чисто та швидко. Він міг би використовуватися винятково, якби не дві проблеми. Він кріогенний. Його густина дуже низька.
Низька щільність означає більші та важкі баки. Це збільшує вагу ракети. Інженери часто віддають перевагу вуглеводневим паливам, таким як спирт або гас. Вони залишаються рідкими за звичайних умов. Вони щільніші за рідкий водень. Вони також є «концентрованішими» паливами. Кожна молекула містить більше атомів палива.
Рішення зводиться до питомого імпульсу. Це значення визначається взаємодією між температурами полум’я та молекулярною масою продуктів реакції. Можна отримати високу швидкість за високої щільності або високу швидкість за низької щільності. Отримати обидва показники одночасно без компромісів вдається рідко. Вибір залежить від того, куди летить ракета.
Вибір палива – це не просто технічна деталь; він визначає, як летить ракета, куди може потрапити і як швидко має реагувати. Насправді інженери вибирають конкретні комбінації залежно від профілю місії. Для виконання важких завдань із виведення вантажів на низьку навколоземну орбіту домінують кріогенні системи. Окислювачем вибору є рідкий кисень. Паливо варіюється в залежності від ступеня. Перші ступені часто використовують вуглеводні. Другі ступені часто перемикаються на рідкий водень підвищення ефективності.

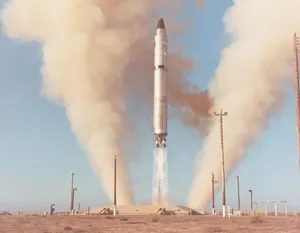

Але швидкість також має значення. Міжконтинентальні балістичні ракети (МБР) не можуть чекати годинами, доки завантажать паливо. Вони знаходяться на стартових майданчиках, готові до удару, використовуючи некріогенні компоненти, що «зберігаються». Ці хімічні речовини залишаються рідкими за кімнатної температури. Поширена суміш включає тетраоксид азоту як окислювач у парі з гідразином або несиметричним диметилгідразином (НДМГ). Та ж логіка зберігання застосовується до тривалих місій, таких як орбітальна маневрова система шатла та місячний модуль «Аполлон».
Чому рідке паливо краще твердого для керування
Твердопаливні двигуни надійні. Вони прості. Але вони горять до витрачання палива. Вони не мають вимикача. Для місій, що вимагають точної корекції орбіти, можливості включення/вимкнення або тяги, що змінюється, рідинні системи перевершують твердопаливні. Вони дозволяють регулювати тягу. Вони дозволяють зупиняти та перезапускати двигун. Ця гнучкість є причиною того, що рідке паливо залишається основою складних космічних польотів, незважаючи на проблеми з його зберіганням.
Поєднання компонентів в основних апаратах
Наступна таблиця показує, як ці вибирають на відомі апарати. Зверніть увагу на перехід між паливами, що зберігаються і криогенними, залежно від ступеня або типу місії.
| Ракета | Ступінь | Окислювач | Паливо |
|---|---|---|---|
| Німецька V-2 | Усі | Рідкий кисень Спирт-вода (75% -25%) | |

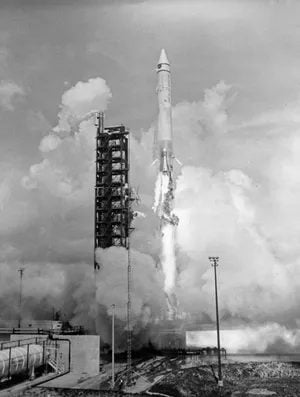

| МБР Atlas | Усі | Рідкий кисень РП-1 (гас) | |
| Delta | Перший ступінь | Рідкий кисень РП-1 (гас) | |
| Delta | Другий ступінь | Тетраоксид азоту Гідразин-НДМГ (50%-50%) | |
| Saturn | Перший ступінь | Рідкий кисень РП-1 (гас) | |
| Saturn | Другий ступінь | Рідкий кисень Рідкий водень | |
| Saturn | Третій ступінь | Рідкий кисень Рідкий водень | |
| Місячний модуль Аполлон | Усі | Тетраоксид азоту Гідразин-НДМГ (50%-50%) | |

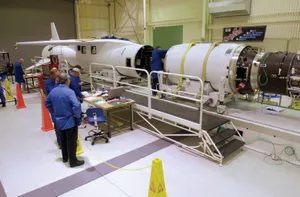

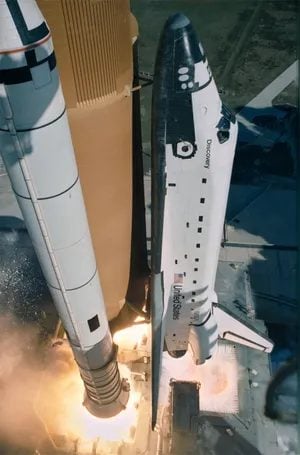

| Space Shuttle | Головні двигуни Рідкий кисень Рідкий водень | ||
| Space Shuttle | Орбітальна маневрова система Тетраоксид азоту Монометилгідразин | ||
| Ariane 4 | Перший ступінь | Тетраоксид азоту НДМГ | |
| Energia | Базовий блок Рідкий кисень Рідкий водень | ||
| Energia | Бустери | Рідкий кисень Гас |
Електричний рух: альтернатива з низькою тягою
Не всі ракети покладаються горіння. Інші системи використовують джерела енергії, незалежні від робочої рідини. Вони обіцяють успіх для специфічних місій, особливо тих, де маса палива є критичним фактором.
У системах з електричним нагріванням робоче середовище стискається та нагрівається перед прискоренням через сопло. В іонних та холлівських двигунах електромагнітні поля прискорюють робоче середовище без традиційного сопла. Це вимагає, щоб рідина була електрично заряджена. Джерелом енергії може бути ядерний реактор, сонячні панелі або спрямована енергія від віддаленої станції.
Однак, ці системи підходять не всім. Бортові джерела енергії, як правило, не мають достатньої потужності для місій з високою тягою. Ви не можете використовувати іонний двигун для прямого виходу з гравітаційної криниці Землі. Для міжпланетних польотів тривала низька тяга стає проривом. Вона заощаджує величезну кількість палива з часом. Стратегія полягає у використанні хімічних ракет для виходу на орбіту Землі, а потім переключення на електричний рух для далекого шляху.
Електричні системи з низькою тягою також ідеально підходять для пілотованих космічних станцій. Вони забезпечують точний контроль орбіти та орієнтації без різких вібрацій, притаманних хімічних двигунів. Деякі пропозиції навіть передбачають переробку людських відходів, їхнє електричне нагрівання з використанням існуючої енергії станції та використання як робочого тіла. Це звучить екстремально, але у вакуумі космосу кожна грама має значення.
Довгий шлях до сучасних ракет
Ракетна технологія не з’явилася звідки. Вона бере свій початок в Азії між 1200 та 1300 роками н.е. “Паливом” був чорний порох – суміш селітри, сірки та деревного вугілля. Ця суміш використовувалася близько тисячоліття для феєрверків та інших немілітаризованих застосувань, перш ніж стала зброєю.
Як і багатьох технологій, військова сфера була основним двигуном прогресу. Ранні ракети служили як бомбардувальну зброю. Їх характеристики покращувалися протягом століть, досягнувши піку у вигляді ракет Конгрева на початку 1800-х років. Названі на честь Вільяма Конгрева, британського офіцера, який удосконалив їхню конструкцію, вони були найбільш ефективними ранніми прикладами.
Проте, за сучасними стандартами, вони були жахливі. Чорний порох неефективний для тяги. Він виробляє низьку швидкість витікання газів та залишає значні залишки. Після 1815 року військовий інтерес згас. Артилерійські гармати забезпечували кращу дальність, точність та надійність. Ракети зникли з поля бою майже на сторіччя, очікуючи найкращих компонентів та нового призначення.
Мрія покинути Землю не виникла на порожньому місці у середині XX століття. У період із 1880 по 1930 рік ідея використання ракет для космічних перельотів перейшла зі сторінок дешевих журналів у сферу серйозних наукових досліджень про. Все почалося з іскри, піднесеної письменниками на зразок Жюля Верна, чиї фантастичні історії пробудили цікавість публіки. Але однієї цікавості недостатньо для створення двигунів. Потрібні вчені, готові вдивлятися в математику, доки вона не підкориться.
На сцену виходить Костянтин Е. Ціолковський, російський мислитель, який працював у відносній ізоляції. Він не просто мріяв; він вирішив теоретичні проблеми тяги та руху ракет. Його ідеї про багатоступінчасті ракети були революційними, демонструючи логіку того, як подолати земне тяжіння при правильному паливі та конструкції.
Потім з’явився Роберт Р. Годдард. Американський винахідник, який витратив 37 років, з 1908 по 1945 рік, перетворюючи теорію на апаратне забезпечення. Годдард незалежно дійшов висновків, аналогічних висновків Ціолковського, але не зупинився на папері. Він створив їх. Його роботи включали як твердопаливні, так і рідинні двигуни, що мало велике значення для управління та ефективності.
Справжній прорив стався 1926 року.

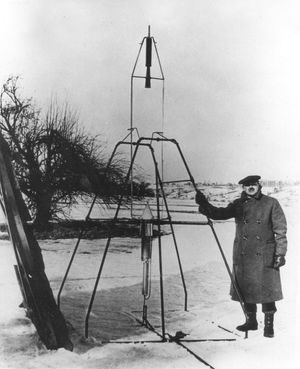

Годдард запустив першу у світі ракету на рідкому паливі. Вона була невеликою, майже нечутною і пролетіла лише 2,5 секунди, досягнувши висоти близько 12,5 метрів. Для непідготовленого ока це виглядало як невдача. Для історії це був момент народження сучасної ракети. Його невтомні експерименти з проектування та теорії принесли йому титул «Батька сучасної ракетної техніки». Без його практичної роботи стрибок від концепції до ракет-носіїв міг би зупинитися.
Але історія була не лише американською чи російською. Герман Оберт, німецький вчений, розробив більшу частину тієї ж сучасної теорії космічних подорожей незалежно. Він був не просто теоретиком, замкнутим у «слоновій кістці»; він надихнув покоління візіонерів. Що важливіше, він розробив практичне застосування ракетного тягового двигуна. Його робота заклала основу для стрімкого розвитку ракетної техніки в Німеччині в 1930-х роках, перетворивши континент із пасивних спостерігачів на активних творців машин, які визначили епоху холодної війни.
Ці три людини — Ціолковський, Годдард і Оберт — працювали в ізоляції, але зійшлися в тих самих істинах. Вони довели, що космічні польоти – це не магія. Це – інженерія. І до 1930 креслення були готові. Залишалося лише чекати початку війни.
Військовий стрибок: від теорії до V-2
До Другої світової війни концепція ракетного руху була скоріше незрозумілим потенціалом, ніж практичною реальністю. Ранні піонери накидали ідеї, але технічні бар’єри утримували їх землі. Потім настала друга половина 1930-х років, і воєнні роки прискорили всі процеси. Несподівано ставки стали високими, і інженерним розробкам довелося встигати за ними.

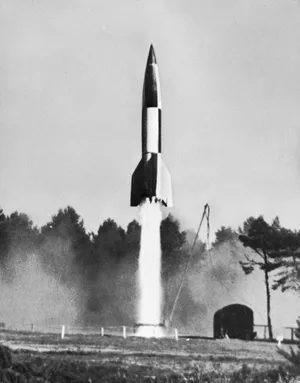

Німеччина очолила цю гонку. Рідина ракета V-2 стала найпомітнішим досягненням тієї епохи. Це була не просто зброя; це було підтвердження концепції рідкопаливних систем. Також з’явилася реактивна літака Ме-163, яка показала, що ракети можуть літати швидше за будь-які поршневі двигуни. Інші країни, звичайно, експериментували, але саме ці німецькі розробки стали єдиними, що пройшли реальну бойову службу.
Величезний обсяг вогневої могутності був приголомшуючим. Десятки мільйонів твердопаливних ракет було випущено німецькими, британськими та американськими військами. Це були не лише засоби для освоєння космосу. Це були гармати, перехоплювачі, протитанкові озброєння та авіаційні боєприпаси. Фокус був зосереджений на тактичній перевагі.
Як рідинні двигуни пережили вогонь
Те, що справді змінило правила гри, була не просто ідея ракети. Це було обладнання, яке змушувало її працювати. Для рідинних двигунів прориви полягали у деталях. Інженери розробили насоси, які здатні подавати паливо під потрібним тиском. Вони спроектували форсунки, щоб забезпечити ефективне змішування компонентів палива. Вони створили системи охолодження, що запобігають розплавленню двигуна під впливом власного тягового зусилля.
Для твердого палива проблемою була стабільність. Не можна було просто змішати порошок та сподіватися на краще. Виробникам були потрібні високоенергетичні сполуки, які можна було б відлити у великі тверді блоки. Ці блоки мали горіти надійно, з першої секунди до останньої. Якби характер горіння був нестабільним, ракета перекинулася б. Якби паливо було надто слабким, воно не забезпечило б підйом. Війна змусила до швидких досягнень у методах лиття, матеріалах ізоляції та структурної цілісності для обох типів двигунів.
Післявоєнний військовий поворот (1945–1955)
Коли війна закінчилася 1945 року, імпульс не зупинився. Він просто змінив напрямок. З 1945 по 1955 розвиток двигунобудування залишалося тісно пов’язаним з військовими потребами. Мрія про космічні польоти була присутня, ховаючись на задньому плані. Але гроші йшли до Пентагону, а не на стартовий майданчик.
Рідкісні двигуни вдосконалювалися для нових завдань. Вони рухали надзвукові дослідні літаки, розширюючи межі швидкості. Вони стали основою міжконтинентальних балістичних ракет (МБР), являючи собою нову стратегічну можливість. Вони також живили висотні дослідні ракети, здатні заглядати межі атмосфери.
Твердопаливні двигуни пройшли схожий шлях. Вони були критично важливі для тактичних застосувань, де мали значення швидкість запуску та простота. Подумайте про ракети класу «повітря-повітря» або зенітні батареї. Технологія вдосконалювалася паралельно. Нові конструкційні матеріали дозволили створювати більші двигуни. Методи виробництва масштабувалися, роблячи випуск швидшим і стабільнішим. Допоміжне обладнання, таке як клапани та системи управління напрямом, ставало точнішим.
Чому системи наведення змінили всі
До 1955 року ракети ставали більшими. А разом із розміром зростала і складність. Маленька ракета могла летіти прямо завдяки успіху. Великій, важкій ракеті була потрібна допомога.
Системи наведення стали стандартом. Не можна було дозволити МБР промахнутися за мету на милі. Двоступінчасті ракети стали нормою для місій, які потребують висоти чи дальності. Перший ступінь забезпечував початковий імпульс. Другий ступінь уточнював траєкторію. Цей багатоступінчастий підхід був прямою відповіддю на фізику маси та палива.
Фінансові ресурси, як і раніше, прямували на військові програми. Потенціал для космічних польотів розглядався, безперечно. Але це була другорядна думка
1960-і роки змінили все в ракетній технології через гостроту Холодної війни, яка ставила бойову готовність вище за все інше. Великі твердопаливні ракетні двигуни стали відповіддю на це завдання. Міжконтинентальні балістичні ракети (МБР) мали знаходитися на пускових установках повністю заправленими і готові до запуску протягом декількох хвилин. Рідкісні ракети застигали, протікали, замерзали чи вимагали годину підготовки. Твердопаливні двигуни не звертали уваги на якийсь час. Вони були готові.
Ця вимога змусила інженерів швидко впроваджувати інновації. Їм потрібні були міцніші корпуси, здатні витримувати тиск. Їм були потрібні палива, що горять гарячіше і швидше. Їм потрібна була ізоляція, яка б не тріскалася навіть після багаторічних зберігань. Їм потрібні були способи керування тягою. Ці покращення стосувалися не лише військової сфери. Вони поширилися і космічні польоти.
У період 1955-1965 років здійснилася мрія про облети земної кулі. З’явилися супутники. Люди полетіли до космосу. Але ранні космічні польоти залежали від рідинних систем. Найчастіше це були мілітаризовані ракети, адаптовані для цивільного використання. Вони були складними. Вони були примхливими. Але вони працювали.

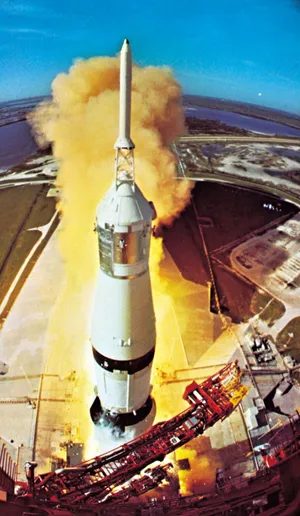

Saturn V змінив правила гри Це був перший «чисто цивільний» носій, створений для програми висадки на Місяць «Аполлон». Перший ступінь використовував п’ять потужних двигунів F-1. Кожен із них створював потяг у 7 740 кілоньтонів — це приблизно 1,7 мільйона фунтів на двигун. П’ять таких двигунів. Усі вони спалювали рідкий водень та кисень. То справді був жорстокий підхід до подолання гравітації.
З того часу рідинні двигуни домінували. Більшість країн використовують їх для виведення на орбіту. Але подивіться на прискорювачі. Titan 34D. Дельта. Шаттл. Усі вони прикріплювали твердопаливні прискорювачі до своїх боків. Чому?
Просто. Простота експлуатації у багатьох сценаріях перевершує чисту ефективність.
Рідкісні двигуни точні. Їх можна дроселювати. Їх можна вимикати та вмикати знову. Однак їм потрібні паливні баки, турбонасоси та кріогенне охолодження. Твердопаливні двигуни – це коробки, що містять паливо. Ви підпалюєте їх. Вони горять, доки коробка не спорожніє. Ось і все.
Низька ефективність твердопаливного двигуна – відомий недолік. Вони не мають питомого імпульсу висококласних рідинних двигунів. Але при переході з низької навколоземної орбіти на геосинхронну орбіту ця неефективність є прийнятною. Пристрої дешевші. Підготовка до запуску відбувається швидше. Ризик руйнування бака значно знижується.
Ми досі використовуємо їх, тому що вони працюють. Технологія еволюціонувала з військової необхідності до надійного робочого коня. Ті самі ізоляційні матеріали, розроблені для виживання десятиліттями на ракетних стелажах, тепер гарантують, що супутник досягне своєї кінцевої орбіти без інцидентів.
Це не найефективніший спосіб. Це найнадійніший.
Високостатусна технологія сучасних двигунів
З 1965 року космічні місії сильно залежали від технологічної бази, що швидко розвивається. Зміни полягали у тому, щоб літати далі. Йшлося про те, щоб діяти розумніше. Інженери тепер використовують більш досконалі палива та конструкційні матеріали, які легші, але міцніші. Самі моделі еволюціонували, щоб витримувати більші навантаження та забезпечувати більш високу ефективність.
Сьогодні місії рідко покладаються на тип двигуна. Натомість вони комбінують кілька двигунів. Кожен їх вибирається до виконання конкретної завдання. Одні забезпечують початковий запуск. Інші коригують орбіту. Треті дають фінальний поштовх для досягнення мети. Цей модульний підхід забезпечує більшу гнучкість.
Рушійні системи досягають своїх безпечних меж. Чому? Тому що енергетичні палива пропонують значні переваги у продуктивності. Низька маса конструкції така ж важлива. Кожен заощаджений кілограм збільшує дальність польоту. Кожна отримана одиниця енергії покращує швидкість. Але виведення систем на межу можливостей пов’язане з ризиками.
Надійність – це головна проблема. Корисне навантаження визначає рівень ризику. Якщо корисне навантаження це дорогий пристрій, то відмова коштуватиме дорого. Якщо корисне навантаження — людина, то відмова буде фатальною. Не так просто забезпечити бездоганну роботу систем в екстремальних умовах. Це вимагає ретельного планування та суворого тестування.
Екологічна стабільність також стала важливим питанням. Старе паливо було токсичним. Вони залишали шкідливі залишки в атмосфері та на стартових майданчиках. Сучасні місії дедалі більше усвідомлюють цей вплив. Ми прагнемо чистіших палив. Це знижує екологічний слід космічних подорожей.
Напруга очевидна. Ми хочемо максимальної продуктивності. Ми також хочемо мінімального ризику. І тепер ми хочемо якнайменшої екологічної шкоди. Балансування цих суперечливих вимог визначає поточну епоху космічних подорожей. Йдеться не лише про те, щоб тягтися до зірок. Ідеться про те, щоб залишати їх краще, ніж ми їх знайшли. Або хоча б не робити їх гірше.
Як оптимізувати систему, яка працює на межі відмови? Ви не гадаєте. Ви тестуєте. Ви ітеруєте. Ви приймаєте той факт, що деякі ризики можна розрахувати. Інші – ні. Технології розвиваються. Вимоги змінюються. Мета залишається незмінною. Дістатися туди. Повернутись. Нічого не зламати.
